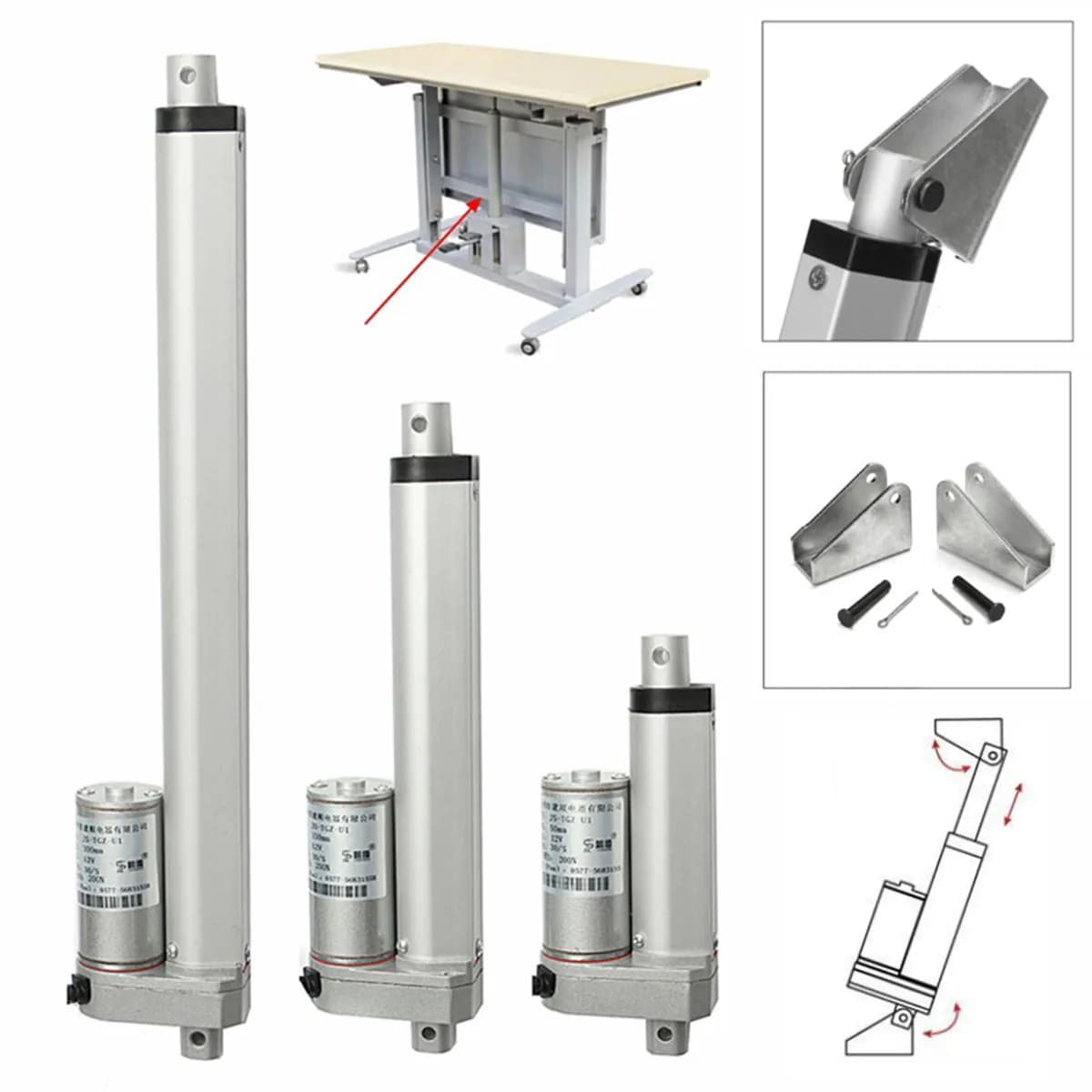

Description de l'article:
Cet actionneur linéaire miniature est utilisé pour les machines industrielles, agricoles, la construction, les véhicules propres, les navires, les cargaisons et de nombreuses autres applications.
Il peut être remplacé par des produits hydrauliques et pneumatiques idéaux pour réduire la consommation d'énergie.
Matériel: alliage d'aluminium
Capacité de charge: 500N
Tension d'entrée: 12V DC
Vitesse: 20mm / s

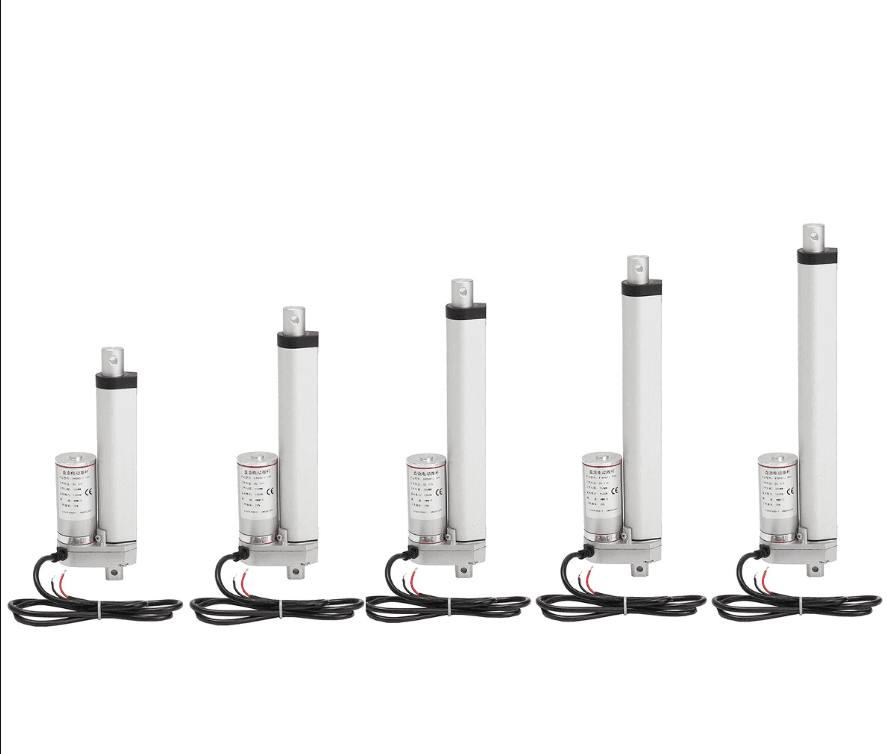

Longueur de course:
100mm / 4 pouces
150mm / 6 inch
200mm / 8 inch
250mm / 10 pouces
300mm / 12 inch
350mm / 14 pouces
400mm / 16 pouces
450mm / 18 inch
Fréquence de travail: 20%
Interrupteurs de fin de course intégrés
Paramètres techniques:
Puissance nominale: 20W, maximum 30W.
Barre de poussée Chaque côté contient un fin de course. Lorsque la barre télescopique est dirigée vers le haut ou vers le haut, elle déconnectera automatiquement l’électricité.
Le moteur ne fonctionnera pas au ralenti. Couper le courant, il peut être arrêté à n’importe quelle position, avec la fonction auto-bloquante.
La tige de poussée est entraînée par un moteur à courant continu avec entraînement par vis. La tige télescopique ne peut être rentrée sans rotation.
Le moteur est positif et négatif. Par exemple, si l'électrode positive est étirée et que l'électrode négative est rétractée, la direction télescopique de la tige peut être modifiée en la modifiant.
Température ambiante -20 ° C à + 75 ° C.
Classe de protection standard: IP54.
Conception à faible bruit, niveau de bruit inférieur à 42dB.
Veuillez ne pas démonter la machine.
Caractéristiques du produit: commande d’autres objets pour les pousser, les tirer, les lever, les laisser tomber.
Applications: tables élévatrices de télévision, lits de massage, lits électriques, chaises médicales, équipements électriques, micro-appareils, canapés électriques, cadres pour appareils photo, appareils photo, etc.
Taille d'installation:
(1): L'entraxe entre les deux trous de fixation avant et après rétraction complète de la tige de poussée, la distance de montage de la tige de poussée
(c’est-à-dire la longueur de la tige de poussée elle-même).
Course inférieure à 300 mm L (dimensions de montage) = 105 mm + S (course)
300mm et 300mm au dessus de la course L (dimensions de montage) = 155mm + S (course)
(2): Entraxe des deux trous de fixation avant et après l'extension complète de la tige de poussée.
(Course inférieure à 300 mm) = 105 mm + S (course) + S (course)
(Courses de 300 mm et 300 mm ou plus) = 155 mm + S (course) + S (course).
Remarquer:
Avant utilisation, commencez par déterminer si la tension du moteur est correcte. S'il s'agit d'un moteur à courant continu, alors considérez également que le courant d'alimentation est suffisant.
Ne stockez pas ou ne travaillez pas dans un environnement humide ou à haute température et ne le placez pas dans un gaz corrosif, ce qui réduirait l'efficacité du moteur.
Lorsqu'une soudure est requise sur le moteur de l'alimentation positive et négative
bornes, la température du fer à souder est de 340 ° C ± 40 ° C. Dans les 3 secondes du temps de chauffage.
Ne pas déformer le plastique.
Lors de l’installation du moteur, vérifiez si les vis sont trop longues et si les vis
l'entreprise ne doit pas exercer une pression excessive sur les vis longues sur les pièces à l'intérieur du moteur.
